坯布检测解决方案
架构
硬件规格
功能模块
架构

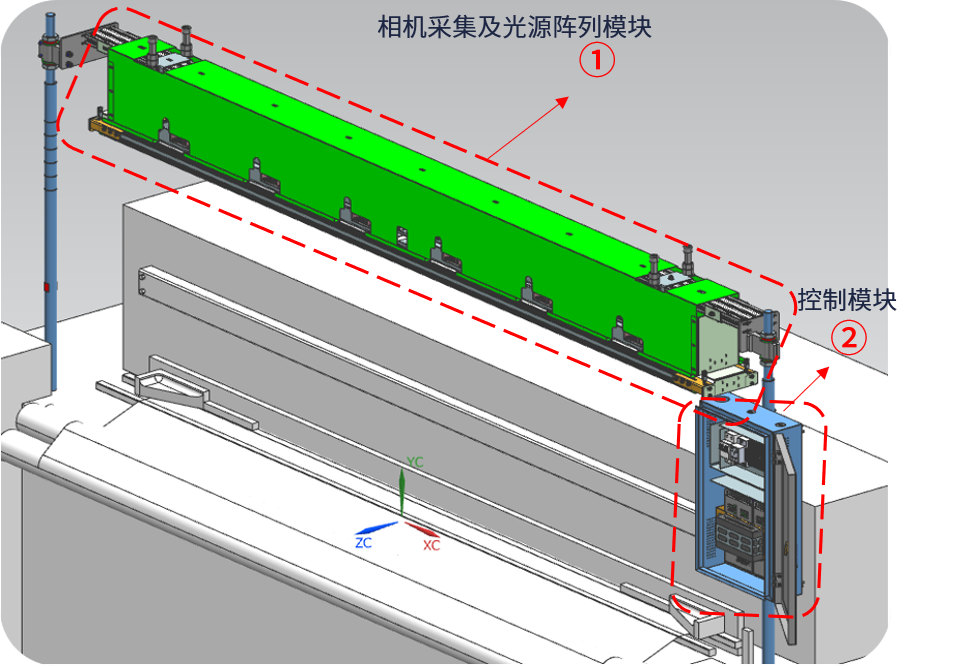

硬件设备组成及安装部署：
阿加犀提供两部分设备包括：
一、相机采集及光源阵列模块
设备安装：采用吊装孔安装立柱，光源和相机通过横梁架设到喷气织机正上方，离布面100cm的高度，无需在地上打孔，安装方便简单；
二、控制模块
设备控制：通过RS485和光耦来采集设备打纬数据及控制设备停机
硬件规格
SoC:
Qualcomm QCS6490了解更多 | |
|---|---|
| CPU | 1×A78@2.7GHz 3×A78@2.4GHz 4×A55@1.9GHz |
| AI | 12 INT8 TOPS |
| GPU | Adreno 643 @812MHz |
| WIFI | 802.11ax, 2.4G/5G DBS, 2*2 MIMO |
| BT | 5.2 |
| Encoder | 4K @30 fps |
| Decoder | 4K @60 fps |
内存 & 存储
| RAM | 8GB |
| ROM | 128GB |
主板所需接口
| USB-A | 3×2.0 |
| USB-C | 1×3.0, with DP |
| HDMI_OUT | ×1 |
| LAN | 1×Gigabit Ethernet |
| RS485 | ×1 |
完整的主板规格参考，请查看 <获取>
功能模块
- 可以按照需求对布面缺陷进行记录，并能够精准定位疵点位置坐标，遇到重大瑕疵可控制设备停机
- 对不同种类疵点能按照客户要求的标准进行评级和评分，从而自动形成整卷布评级结果，例如可分为AA品、A品、B品等外品等级
- 布长度测量：采用DTU实时采集布长，用来标记疵点的实际位置和长度
- 操作人员和操作步骤全程记录，有着完善的可追溯性
- 每卷检测完毕，都会自动形成记录单，并生成二维码打印出来贴到布面上
- 瑕疵管理系统可与ERP/MES/CRM/SRM等系统进行对接，可以与后端打卷机进行数据对接
